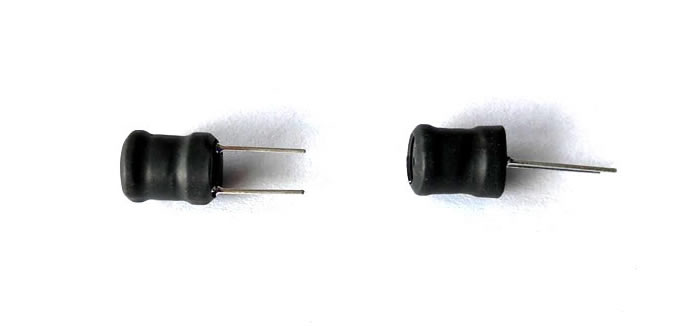

DR工字型電感線圈(濾波電感)
特點及應用范圍:
具有體積小,輸出電流大,扼流性能強,分布電容小等特點。廣泛應用于安防系統、電子鎮流器、收錄機、不間斷電源、EMC、濾波器、家用電器等。
產品序號及參數:
序號 |

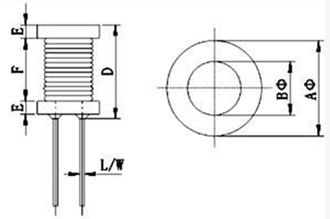

尺寸 | |||||
A(Φ) |
B(Φ) |
D |
E |
F |
P(REF) | |
XC-DR2W 6×8.3(S) |
6±0.2 |
2.5±0.2 |
8.3±0.3 |
2.15±0.15 |
4±0.15 |
3 |
XC-DR2W 8×10 |
8±0.2 |
3.5±0.15 |
10±0.4 |
2.25±0.15 |
5.5±0.2 |
5 |
XC-DR2W 9×12 |
9±0.3 |
4±0.15 |
12±0.3 |
2.5±0.15 |
7±0.2 |
5 |
XC-DR2W 10×12 |
10±0.3 |
4±0.2 |
12±0.3 |
2.5±0.15 |
7±0.2 |
5 |
XC-DR2W 10×16 |
10.3±0.3 |
5±0.2 |
16±0.3 |
3±0.15 |
10±0.2 |
5 |
XC-DR2W 14×15 |
14±0.3 |
5.3±0.2 |
15±0.3 |
3±0.15 |
9±0.2 |
7.5 |
XC-DR2W 16×18 |
16±0.3 |
8±0.2 |
18±0.3 |
2.75±0.2 |
12.5±0.2 |
10 |
XC-DR2W 18×18 |
18±0.3 |
10±0.2 |
18±0.3 |
4±0.2 |
10±0.2 |
13 |
注:此系列器件可根據客戶要求設計制作 上一個產品:ET型(濾波電感)
