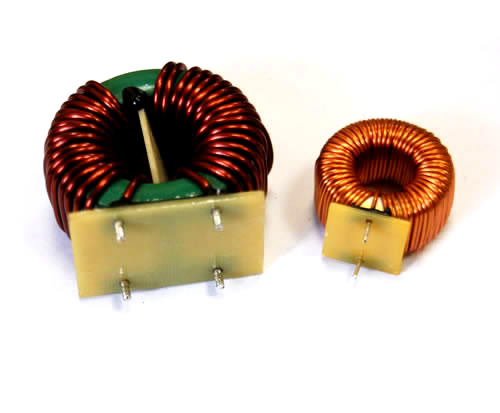

磁環型（濾波線圈）
特點及應用范圍：
具有濾除高頻干擾，抑制信號線、電源線上的高頻干擾和尖峰干擾，吸收靜電放電脈沖干擾等特點。
廣泛應用于安防系統、電視電源、開關電源、電腦開關電源、通訊設備等。
產品序號及參數：
|

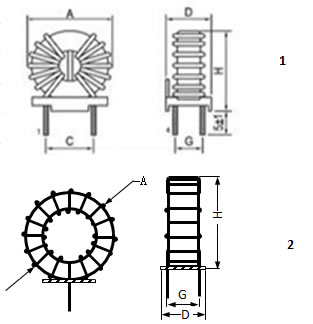

型號 |
磁環尺寸 |
A |
C |
D |
G |
H(Max) |
FIG |
|
XC-T10*6*5C |
T10*6*5 |
11.6 |
3 |
7.5 |
5 |
15 |
1 |
|
XC-T12.7*7.9*6.35C |
T12.7*7.9*6.35 |
15 |
|
9 |
10 |
16 |
2 |
|
XC-T16*12*8 |
T16*12*8 |
19 |
10 |
15 |
9 |
20 |
1 |
|
XC-T22*14*6 |
T22*14*6 |
27 |
7 |
14 |
10 |
26 |
1 |
|
XC-T25*15*10C |
T25*15*10 |
23 |
7 |
14 |
10 |
30 |
1 |
|
XC-T31*19*15C |
T31*19*15 |
36 |
15 |
20 |
15 |
35 |
1 |
|
XC-T38*19*15C |
T38*19*15 |
42 |
15 |
20 |
15 |
41 |
1 |
|
XC-T47*27*15C |
T47*27*15 |
53 |
15 |
20 |
15 |
54 |
1 |
|
XC-AT68-26A |
KT68-26A |
23 |
|
12.5 |
8 |
23 |
2 |
|
XC-AT80-26B |
KT80-26B |
24 |
|
13 |
10 |
25 |
2 |
|
XC-KS090-026 |
H23*14*8 |
23 |
7 |
14 |
10 |
30 |
1 |
|
XC-KS080-026 |
H20.3*12.7*6.35 |
27 |
7 |
14 |
10 |
30 |
1 |
|
XC-KS090-060A |
KS090-060A |
28 |
|
13 |
10 |
30 |
2 |
注：此系列器件可根據客戶要求設計制作 上一個產品：DR工字型電感線圈（濾波電感）
